Lei de Gauss Cilindro(Capacitor Cilíndrico)

Capacitor cilíndrico

Um capacitor cilíndrico é constituído por dois cilindros um carregado com uma carga Q(+) e outra carregada com uma carga negativa Q(-).

Estrutura de um capacitor cilíndrico

Lei de Gauss para o capacitor cilíndrico

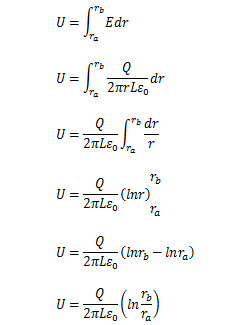

Tensão em um capacitor cilíndrico

Capacidade (C) do capacitor cilíndrico

Exercícios de aplicação  capacitor cilíndrico

1.Considere um capacitor com 4 cm de comprimento, constituído por duas placas cilíndricas de raio externo b = 1,2 cm, raio interno 𝑎 e preenchido com um dieléctrico de constante k = 5,6. Quando o capacitor é carregado, com uma diferença de potencial de 100 V, a energia armazenada é de 0,07 uJ. Qual é o valor do raio interno desse capacitor?

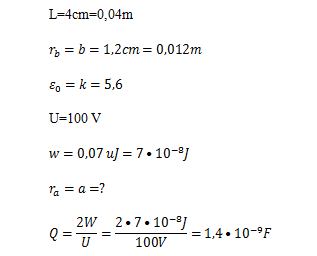

Dados

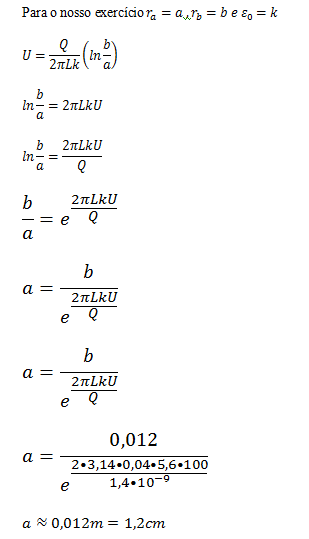

Resolução

Para calcular o valor do raio interno do capacitor podemos usar a equação da tensão vista anteriormente;

---
